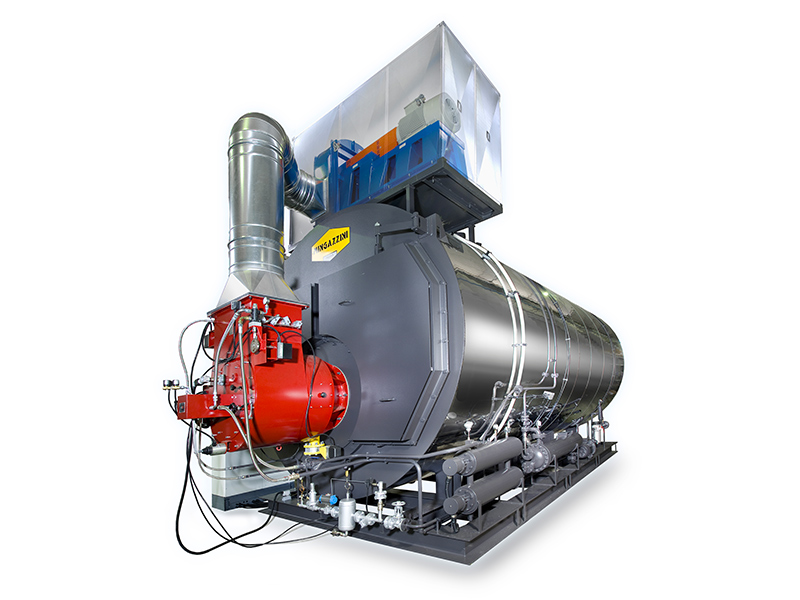

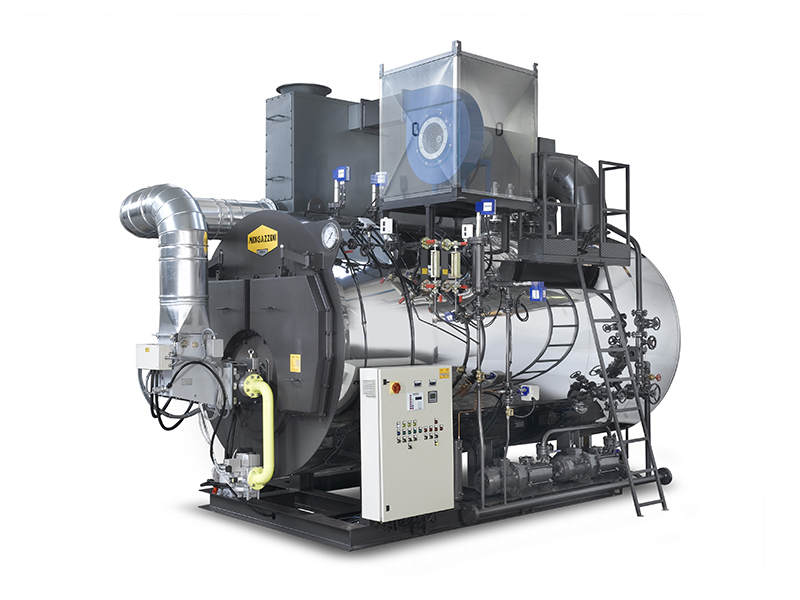

Generadores de vapor Serie PB UE
Datasheet
Producción de vapor: | de 2.000 a 30.000 kg/h |
Presión de diseño: | hasta 22 bar (presiones de diseño superiores, a petición) |
Rendimiento básico: | 90% |
Rendimiento con sistemas de recuperación energética: | base hasta el 97,5 % |
Rendimiento con sistemas de recuperación energética estudiados a medida: | hasta el 99 % |
Features
Pueden estar equipados con sobrecalentador de vapor
Rendimiento con sistemas de recuperación energética estudiados a medida del 99 %
Exención de la presencia continua del fogonero 24/72 horas (para el mercado CE)
Valores de emisiones de NOx y CO reducidos
Posibilidad de conexión para el control a distancia con supervisión total de la caldera o de la central térmica para el control remoto y el telediagnóstico
Fondo mojado sin ningún refractario, para eliminar los costes de mantenimiento, las pérdidas de calor por radiación y el sobrecalentamiento de la placa trasera del tubo..

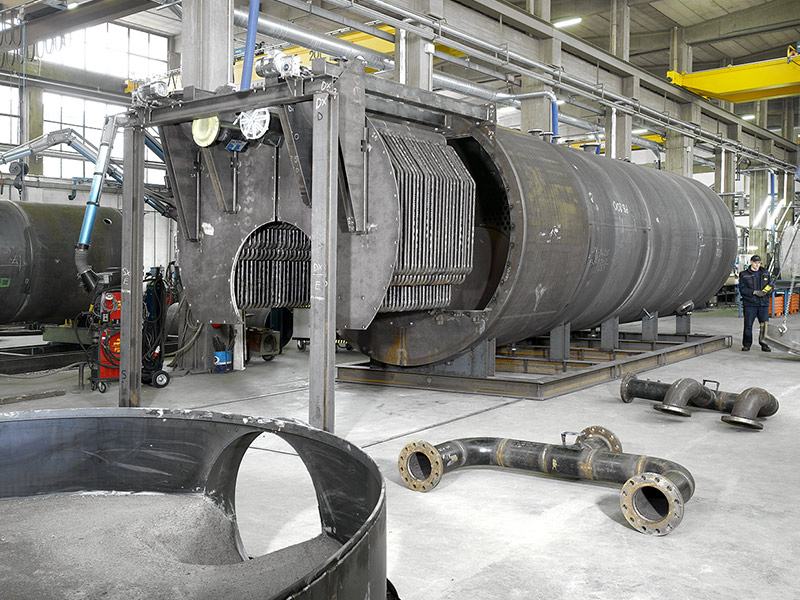

Tres vueltas de humo efectivo con tubos de llamas rotativos (la primera en el fogón, la segunda y la tercera en los tubos) para aumentar el rendimiento.
Hogar corrugado Fox de serie para potencialidad ≥ a 10.000 kg/h y, a petición, para otras potencialidades.
Excentricidad del fogón hacia abajo, para favorecer la circulación en la caldera y aumentar el volumen de la cámara de vapor.
Falta de tubos en la parte inferior, para facilitar la limpieza del lado del agua.
Fogón con diámetro amplio, para favorecer el rendimiento y respetar ecológicamente los valores de las emisiones en el hogar.
Placas de tubos totalmente curvadas. Las curvaturas absorben uniformemente las dilataciones del cuerpo y del haz del tubo y funcionan como verdaderos compensadores.
Gran contenido de agua: El generador tiene un amplio contenido de agua, una superficie del espejo de evaporación notable y, consiguientemente, un volumen térmico elevado y un título de vapor muy alto.
Tubos de humo solo mandrilados a las placas de tubos.
Máxima posibilidad de inspección de la caldera del lado de humo y del lado del agua. Las dos cámaras de humo delanteras y traseras están equipadas con 2 puertas con bisagras cada una y pueden abrirse completamente para asegurar una inspección fácil del lado del humo. Paso de hombre para la inspección de la cámara de combustión, con indicador de control de la llama. El amplio revestimiento está equipado con paso de hombre y puertas de paso de mano o pasos de hombre para la inspección.
Alto título de vapor en cada carga. Junto a la toma de vapor se instala un separador de humedad de laberinto, que ha sido estudiado específicamente para obtener un vapor sin partículas de agua, con un título muy alto.
